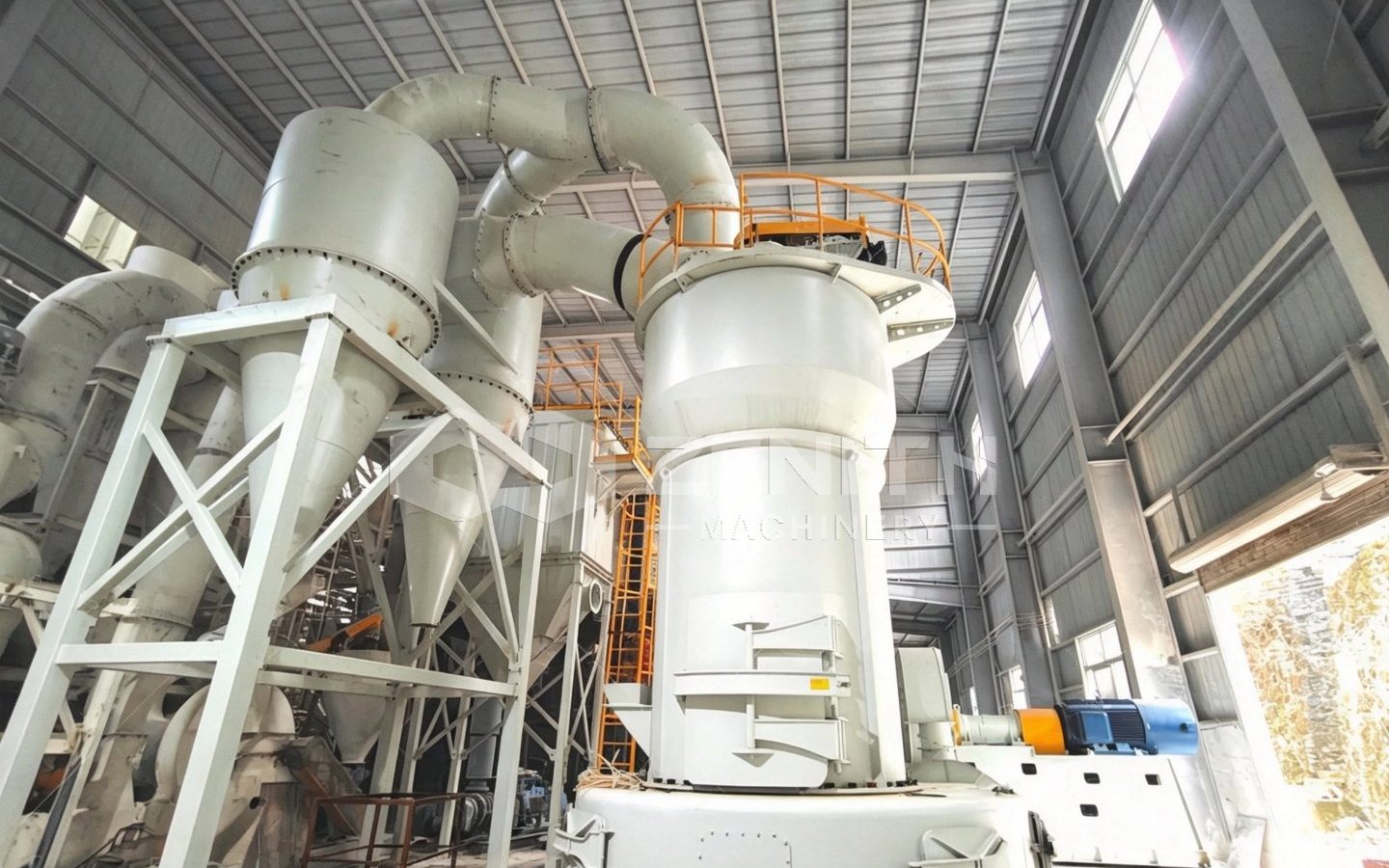

Dự án nghiền đá vôi 250 mesh (D96) tại Ân Thi, Hồ Bắc – MTW198G cho ra đồng thời cát và bột bả tường

Bối cảnh dự án

Dự án được triển khai năm 2026 tại Ân Thi (Enshi), tỉnh Hồ Bắc, Trung Quốc. Dây chuyền sử dụng máy nghiền hình thang châu Âu MTW198G của Zenith để nghiền đá vôi xuống độ mịn 250 mesh (D96) với công suất 15 tấn/giờ, phục vụ sản xuất bột bả tường (bột trét tường).

Điểm đặc biệt của dự án không nằm ở độ mịn, mà ở cấu hình: dây chuyền được thiết kế để cho ra đồng thời cát và bột trên cùng một dòng nguyên liệu. Với một máy nghiền chính, nhà máy thu được hai sản phẩm đầu ra khác cỡ hạt — bột mịn 250 mesh dùng cho bột bả tường, và cát thành phẩm thu riêng.

Vì sao chọn cấu hình một dây chuyền, hai sản phẩm

Bột bả tường là vật liệu hoàn thiện có nhu cầu biến động khá mạnh theo mùa xây dựng. Với một nhà máy chuyên sản xuất bột bả, giai đoạn thấp điểm thường đi kèm công suất thiết bị nhàn rỗi và chi phí cố định vẫn phải gánh đủ. Việc bổ sung một sản phẩm thứ hai — cát thành phẩm — giúp nhà máy có thêm nguồn thu trong cùng một ca sản xuất, đồng thời tận dụng được toàn bộ công suất đã đầu tư.

Cách làm thông thường là dựng hai dây chuyền riêng: một dây chuyền nghiền bột và một dây chuyền làm cát. Cách này kéo theo hai bộ thiết bị, hai hệ thống thu bụi, hai khu vực nhà xưởng và gần như gấp đôi nhân sự vận hành. Với cấu hình cát – bột đồng xuất, chủ đầu tư chỉ cần một máy nghiền chính, một hệ thống phân loại và một hệ thống thu hồi bụi, nhưng vẫn có hai mặt hàng để bán.

Đá vôi là nguyên liệu phù hợp cho cả hai đầu ra: phần mịn đạt 250 mesh đáp ứng yêu cầu của bột bả tường, phần cát thu riêng phục vụ nhu cầu cốt liệu tại địa phương. Tại Ân Thi, nguồn đá vôi khai thác tại chỗ giúp nhà máy chủ động hoàn toàn về nguyên liệu đầu vào.

Giới thiệu thiết bị – Máy nghiền hình thang châu Âu MTW198G

MTW198G thuộc dòng máy nghiền hình thang châu Âu MTW, với kích thước vật liệu cấp liệu tối đa dưới 45 mm, cỡ hạt thành phẩm 1,6–0,045 mm và công suất 15–45 tấn/giờ. Máy được trang bị động cơ chính và động cơ quạt gió 220–250 kW, động cơ bộ phân loại 37–55 kW, kết hợp máy cấp liệu rung điện từ GZ4F.

Với dải sản phẩm 80–400 mesh, dòng MTW đáp ứng tốt yêu cầu 250 mesh của dự án — tương đương khoảng 0,058 mm, với D96 nghĩa là 96% lượng hạt lọt qua sàng 250 mesh. Đây là chỉ tiêu quan trọng với bột bả tường: phần hạt quá thô còn sót lại sẽ tạo cảm giác sần khi thi công và làm giảm độ mịn bề mặt sau khi hoàn thiện.

Độ mịn đầu ra được điều chỉnh trực tiếp thông qua tốc độ quay của bộ phân loại (máy tách): chỉ cần tăng hoặc giảm vòng quay là có thể thay đổi cỡ hạt thành phẩm theo yêu cầu, không cần thay thế linh kiện hay chi tiết máy. Khi nhà máy chuyển sang loại bột bả có yêu cầu mịn hơn hoặc thô hơn, việc điều chỉnh được thực hiện ngay tại tủ điều khiển.

Cấu hình dây chuyền tại dự án

Dây chuyền tại Ân Thi bao gồm:

• Máy nghiền hình thang châu Âu MTW198G làm thiết bị chính (01 bộ);
• Bộ phân loại (máy tách) điều chỉnh độ mịn thành phẩm;
• Quạt gió áp suất cao và hệ thống đường ống dẫn liệu, dẫn khí đường kính lớn;
• Máy cấp liệu rung điện từ GZ4F và gầu tải cấp liệu ở công đoạn đầu vào;
• Hệ thống xyclon thu bột thành phẩm kết hợp máy thu bụi xung;
• Bunke và băng tải thu cát thành phẩm, bố trí riêng so với tuyến thu bột;
• Hệ thống tủ điện điều khiển, kết cấu khung thép và sàn thao tác phục vụ vận hành – bảo trì.

Mỗi máy nghiền của Zenith đều được tích hợp sẵn ba hệ thống: hệ thống nghiền, hệ thống phân loại (bộ phân ly) và hệ thống thu hồi bụi — khách hàng không cần lắp thêm sàng rung. Ở đầu ra, dây chuyền có thể lắp thêm máy đóng bao tự động, máy xếp pallet (máy xếp bao) theo nhu cầu thực tế.

Cát và bột được tách ra như thế nào

Vật liệu sau khi được nghiền trong khoang nghiền đi lên theo dòng khí và qua bộ phân loại. Tại đây dòng vật liệu được chia thành hai phần: phần hạt mịn đạt cỡ yêu cầu đi tiếp lên hệ thống xyclon và máy thu bụi để thu thành bột thành phẩm; phần hạt thô hơn được xả riêng ra bunke và băng tải để thu thành cát.

Nhờ hai tuyến thu riêng biệt, sản phẩm không bị lẫn vào nhau: bột thành phẩm đạt đúng 250 mesh (D96) để đóng bao cho thị trường bột bả, trong khi cát được thu riêng và đưa ra bãi tập kết. Toàn bộ tuyến nghiền – phân loại – thu bụi nằm trong nhà xưởng kín, hạn chế phát tán bụi ra môi trường làm việc và khu vực xung quanh.

Hình ảnh thực tế tại công trường

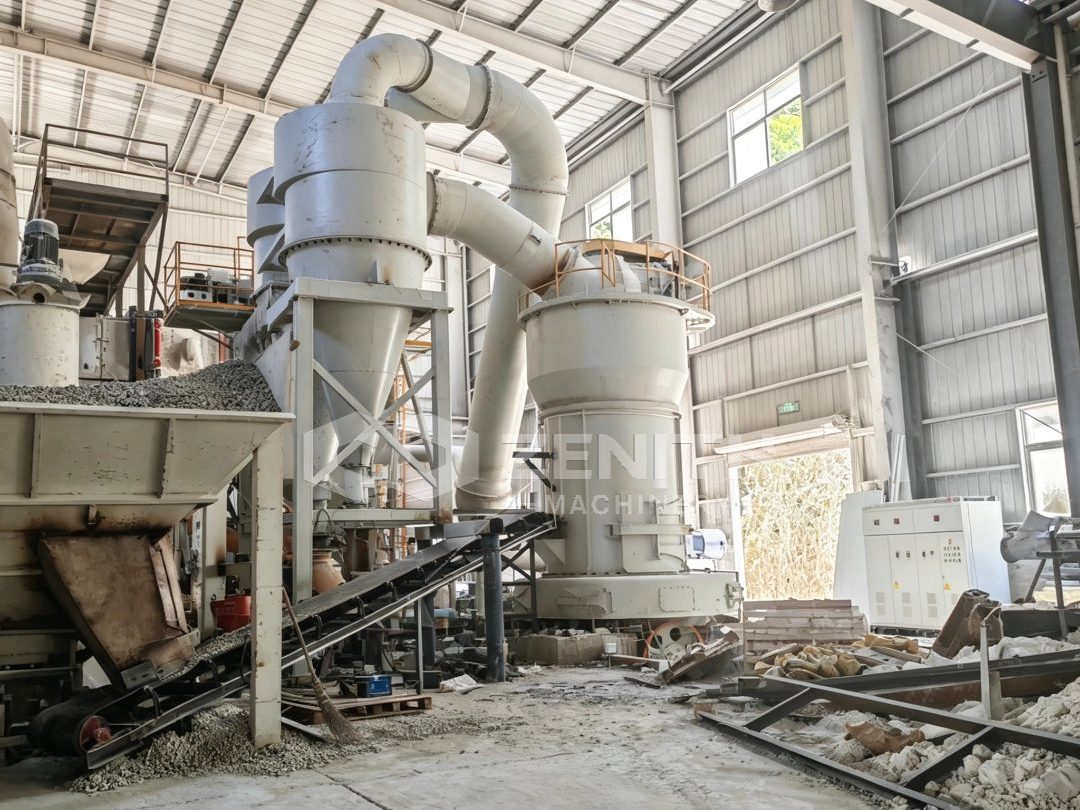

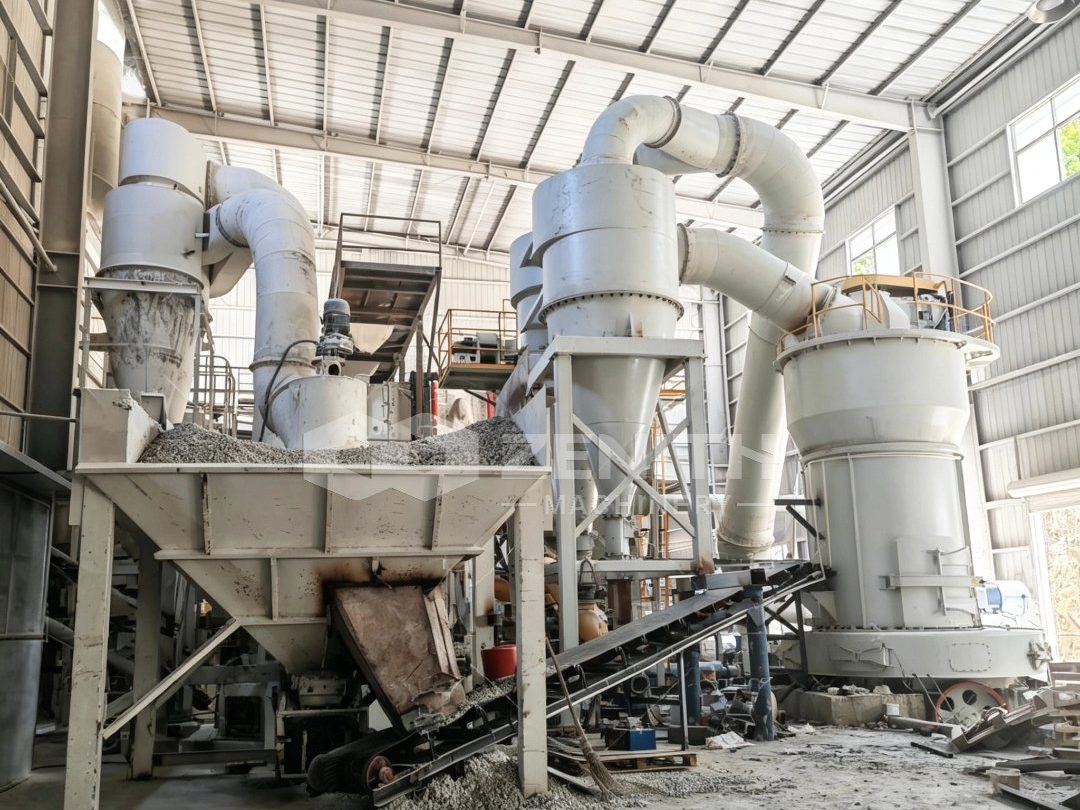

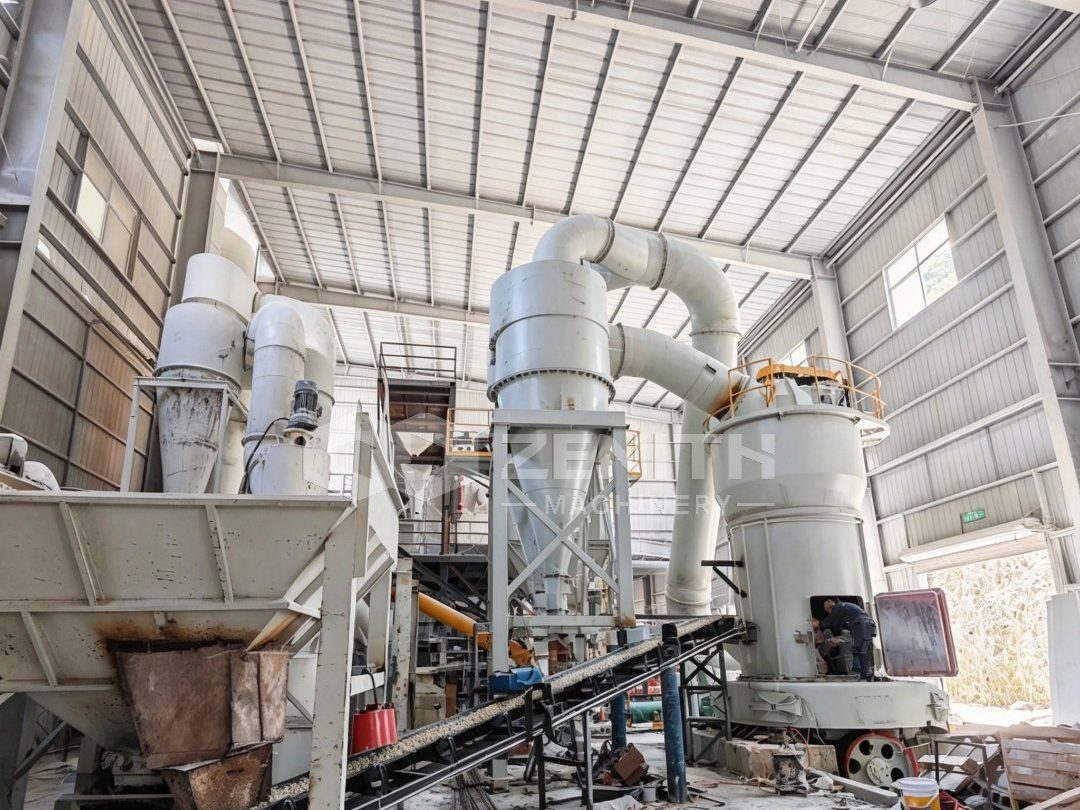

Cụm máy nghiền chính được đặt trên bệ bê tông trong nhà xưởng thép tiền chế, kết nối với cụm xyclon và quạt gió bằng hệ thống đường ống đường kính lớn. Trong giai đoạn lắp đặt và chạy thử, kỹ thuật viên Zenith phối hợp cùng nhân sự nhà máy kiểm tra cửa thân máy, khe hở con lăn – vành nghiền và các điểm siết bu lông trước khi cấp liệu chính thức.

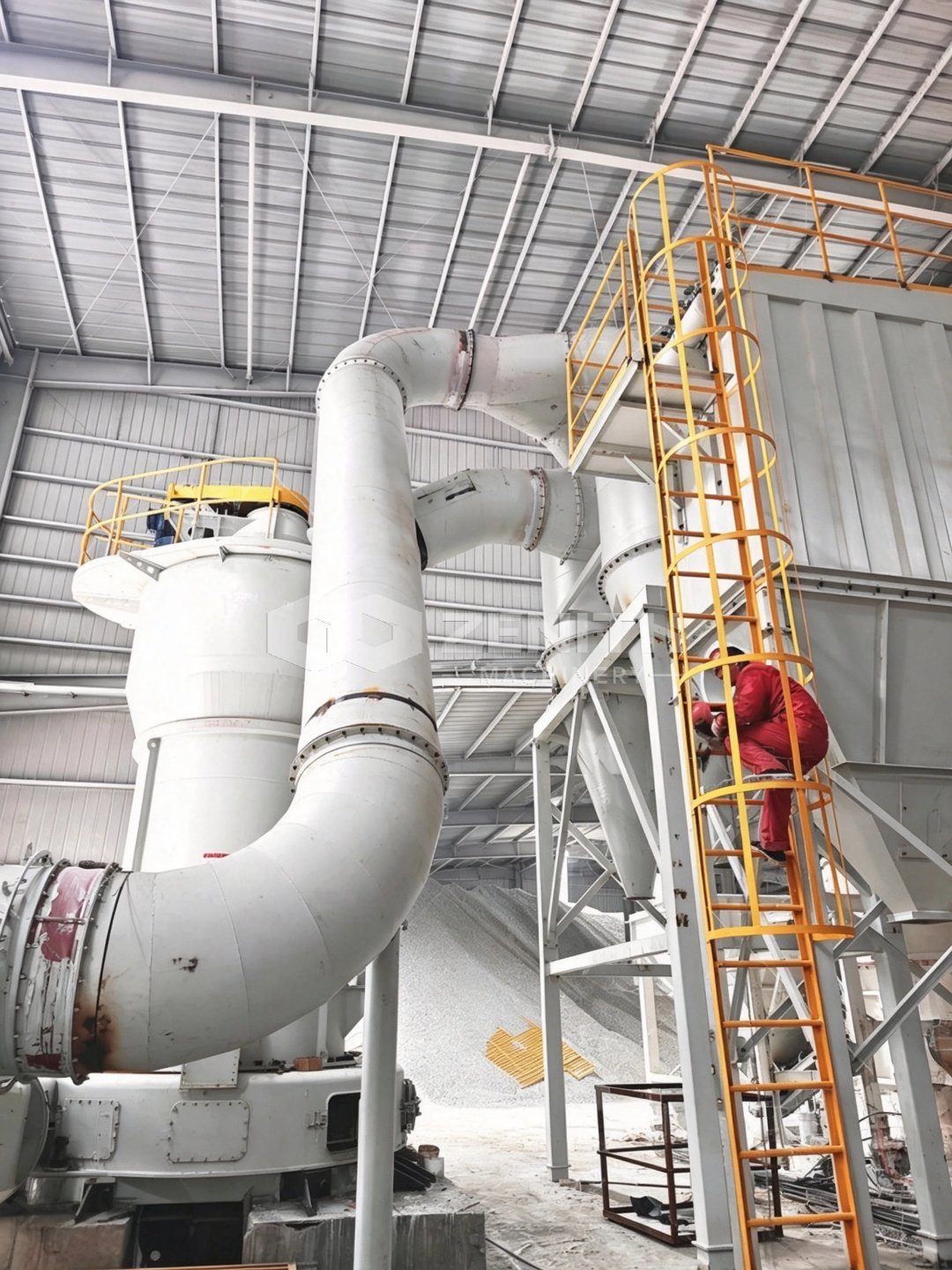

Sàn thao tác và thang lên cụm xyclon được bố trí để phục vụ kiểm tra, vệ sinh và bảo trì định kỳ. Trong quá trình chạy thử, các thông số vận hành — tốc độ bộ phân loại, lưu lượng cấp liệu và lưu lượng gió — được hiệu chỉnh để đạt đúng cỡ hạt 250 mesh (D96) và công suất 15 tấn/giờ theo yêu cầu của chủ đầu tư.

Vì sao chọn Zenith cho dự án nghiền đá vôi

• MTW198G có dải công suất 15–45 tấn/giờ, đáp ứng mức 15 tấn/giờ hiện tại và còn dư địa nâng công suất khi nhà máy mở rộng sản lượng.
• Cấu hình cát – bột đồng xuất cho phép thu hai sản phẩm từ một máy nghiền chính, giảm chi phí đầu tư thiết bị, diện tích nhà xưởng và nhân sự vận hành so với dựng hai dây chuyền riêng.
• Tiêu thụ năng lượng thấp hơn tới 60% so với máy nghiền bi trong cùng điều kiện làm việc.
• Quạt cánh quạt hiệu suất cao giúp nâng hiệu suất cảm ứng khí từ 62% lên 85%.
• Độ mịn đầu ra điều chỉnh được thông qua tốc độ quay của bộ phân loại, đáp ứng linh hoạt các chủng loại bột bả khác nhau mà không cần thay thế chi tiết máy.
• Hệ thống khép kín kèm thu bụi xung, hạn chế thất thoát nguyên liệu và phát thải bụi ra môi trường.
• Đội ngũ kỹ sư Zenith hỗ trợ từ khảo sát, lắp đặt, chạy thử đến đào tạo vận hành và bảo trì tại công trường.

Cần tư vấn dây chuyền nghiền đá vôi cho bột bả tường, hoặc cấu hình kết hợp đồng thời cát và bột cho nhà máy của bạn? Liên hệ kỹ sư Zenith tại đây.

Công ty TNHH Máy móc Thượng Hải Zenith
Địa chỉ: Số 168, Đường Đông Phố, Khu công nghệ cao Phố Đông, Thượng Hải, Trung Quốc
Điện thoại: +86 18037697586
Email: [email protected]
Website: www.vttnantais.fr

Giải pháp

Dựa trên đặc tính của Đá vôi và yêu cầu thành phẩm, ZENITH cung cấp một bộ giải pháp nghiền – sàng – sản xuất cốt liệu hoàn chỉnh. Thiết bị cốt lõi là Máy nghiền hình thang châu Âu MTW198G (01 bộ), xử lý nguyên liệu đầu vào —, độ mịn đầu ra 250 mesh (D96), công suất 15 tấn/giờ, chuyên dùng cho Bột bả tường (bột trét tường) – đồng thời thu cát thành phẩm. Toàn bộ dây chuyền được tối ưu hóa để vận hành ổn định, tiết kiệm năng lượng và đáp ứng các tiêu chuẩn môi trường quốc gia.

Ưu điểm dự án

• Toàn bộ thiết bị có mức độ tự động hóa cao, vận hành và bảo trì đơn giản, giảm đáng kể nhu cầu nhân lực cho toàn bộ dây chuyền.
• Hệ thống bôi trơn dầu loãng kết hợp điều khiển tự động giúp vận hành ổn định và đáng tin cậy, duy trì sản xuất liên tục.
• Thiết kế kín hoàn toàn, lượng bụi phát thải thấp hơn nhiều so với tiêu chuẩn môi trường quốc gia.
• Kể từ khi đưa vào vận hành, dự án duy trì hoạt động ổn định, sản lượng và chất lượng thành phẩm đều đạt mục tiêu kỳ vọng của khách hàng.

Phản hồi khách hàng

Khách hàng tại Ân Thi (Enshi), Hồ Bắc, Trung Quốc đánh giá cao Máy nghiền hình thang châu Âu MTW198G (01 bộ): vận hành ổn định, dịch vụ sau bán hàng chu đáo, kỹ sư ZENITH nhiều lần đến tận nơi hỗ trợ tối ưu tham số sản xuất, hiệu quả sản xuất tổng thể vượt kỳ vọng.
